福士科铝及铝合金用密度测量仪

DENSITEC
铝及铝合金用密度测量仪

产品目的监测铝液中的氢含量，可以在浇铸前了解铝液品质情况。目前有以下几种方法：

1. 减压实验法

2. 量减压法

3. 测量密度法

4. 第一起泡法

5. 回收气泡法

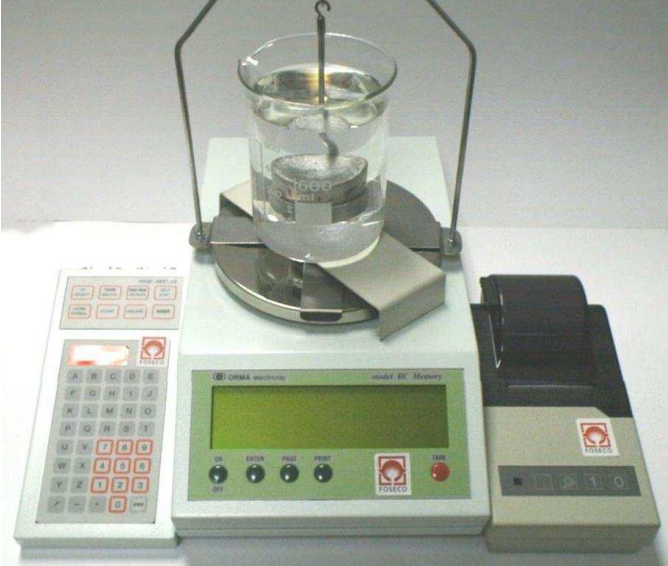

福士科的DENSITEC可用于测量通过GAS-TEC减压实验装置所制备试块的密度。

减压实验法

减压实验法广泛应用于评估金属液中的含氢量。该方法是使金属液在真空（通常为1 - 100 mmHg）下凝固从而获得试块。减压实验法所获得试块中的气孔比相同金属液在大气压下凝固获得的试块中的气孔大一些。当含气量较大时试样表面向上凸起，含气量较少时试样表面向下凹。可以刨切试样后检查截面判定含气量。该方法可以半定量的给出结果。

减压压力

压力大小对气泡的形成有较大的影响，设定的真空度需在最短的时间内建立并保持每次试验的稳定性。但并非真空度越高越好，过高的真空度可能会对试样进行除气。

冷却速度

为防止凝固过快，需要将制备试块的坩埚放在保温材料上（当然需要注意凝固过慢时会有除气效果并导致测试结果失真）。

夹渣

氢气气孔的数量和大小与微观夹渣有密切关系。微观夹渣分散不匀可以促成初始气泡形成，较高的氢含量有助于克服铝液的表面张力最终在铸件中形成空的区域。试样无气孔某种程度上说明铝液中含渣量较少。

密度测量

通过分别称量试块在空气和水中的质量，根据阿基米德定律按下式计算其密度： DS = WA/(WA-WW)

其中 DS = 试块的密度， WA = 空气中的质量 ；WW= 水中的质量。

含氢量可根据下式计算H2 = 1/(DS-DY)

其中DY = 合金的理论密度，可根据化学成分查询或通过测量经完全除气并通过激冷获得的试块获得。

该方法假设试块内部的全部孔洞是由氢气造成。如果既包括气孔又包括缩孔，则测算的氢含将高于实际含量。由于孔洞形成于渣的周边，故含氢量不变，过滤后制备试样的密度较过滤前的大。DS和DY相差较小，需要精密的仪器进行测定。氢含量可通过减压凝固法计算修正后获得。配备打印机的福士科DENSITEC，使用简单有效，打印的结果可贴附于质保书中。关于DENSITEC的详细配置及使用方法可以参考随机提供的说明书。

产品优点:

• 精度高

• 配备打印机

• 操作简单方便

• 全自动测量

• 快速显示测量结果
